東北大学技術
整理番号:T13-172
CO基合金粉末
CO-CR-MO合金の諸特性をそのままに、3D積層造形用途に適した合金粉末を提供する
概要
Co-Cr-Mo合金等のCo基合金は、耐食性と耐摩耗性に優れており、生体材料をはじめ、鋳造鋳型材料や歯科鋳造材料等に広く使用されている。また、耐食性と耐摩耗性が優れたCo-Cr-Mo合金粉末を用いることで、複雑な形状のインプラント部品を製造することが可能である。しかし、Co-Cr-Mo合金は鉄系合金より硬度が低いため、一般的な工業製品としての用途に適さないという課題があった。

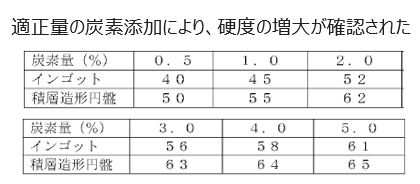

本発明によって、耐食性と耐摩耗性を維持した硬いCo基合金粉末を提供することが可能になった。本発明は、 Co-Cr-Mo-N合金をベースにして、さらにCを添加することを特徴とする。この粉末を用いて積層造形をすると、粉末の急速加熱→溶解→急冷のプロセスを経ることで、従来のCo基合金を超える高度をもった積層体がえられ、Co基合金の工業用製品への用途が拓かれる。

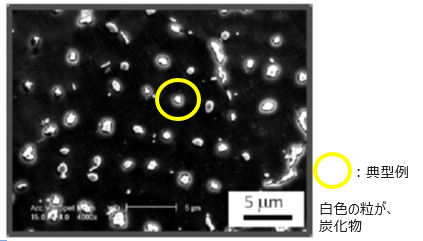

均一に分散した炭化物
応用例
・鋳造鋳型材料
・歯科鋳造材料
・インプラント部品
知的財産データ
知財関連番号 : 特許6198062
発明者 : 千葉 晶彦、佐々木 信之
技術キーワード: Co-Cr-Mo、AdditiveManufacturing、MetalPowder
