酸化物系セラミックス－カーボン複合体とその製造方法

マイクロ波を用いて安価に、Li4Ti5O12-カーボン複合体を製造可能！

概要

　近年、セラミックスとカーボンを組み合わせて複合化することにより、高機能かつ多機能のセラミックス－カーボン複合体が開発されている。しかしながら、製造過程で長時間高温の加熱を行うため、粒子同士が焼結してしまい、高出 力化が可能なLi4Ti5O12ナノ粒子を得ることができないという課題があった。また、合成方法が複雑で、高価な原料を使用するため、製造コストが高いという課題もあった。

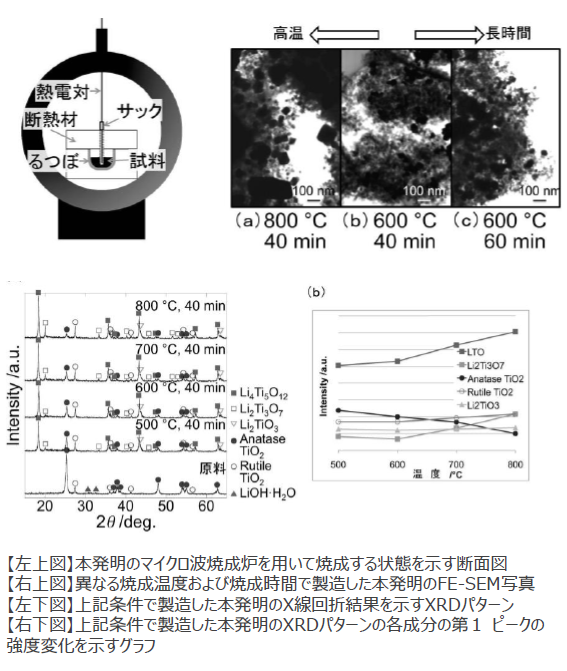

　本発明によって、製造コストが低減可能な酸化物系セラミックス－カーボン複合体およびその製造方法を提供することが可能となった。本発明の製造方法は、LiO2とTiO2とから成る酸化物系セラミックスの原料にカーボンを加えて 混合した後、マイクロ波を用いて焼成することにより、Li4Ti5O12 － カーボン複合体を短時間で凝集することなく製造することを特徴であり、２５０ｎｍ以下の粒径を有する酸化物系セラミックスであるＬｉ４Ｔｉ５Ｏ１２の結 晶粒子と、カーボンとの複合体から成り、前記酸化物系セラミックス結晶粒子の（１１１）および（２００）結晶面に、前記カーボンが結合していることを特徴とする酸化物系セラミックス－カーボン複合体が得られた。

効果・応用例

＜効果＞　　酸化物系セラミックス－カーボン複合体の製造の製造コスト低減
＜応用例＞・電気伝導性、耐熱性、耐食性、熱伝導性、耐熱衝撃性素
　　　　　・新たな機能性材料の開発

知的財産データ

知財関連番号　： 特許6598206
発明者　　　　： 林　大和、滝澤　博胤
技術キーワード： 材料
